Koruyucu topraklama, eşpotansiyel bağlantılar ve yıldırım akımının kontrollü iletim yolu ayrı görevlerle ele alınır.
Topraklama yalnızca toprağa çakılan bir elektrottan ibaret değildir.
Koruyucu topraklama sistemi; elektrik panoları, makineler, metal gövdeler, koruma iletkenleri, ana topraklama barası, eşpotansiyel bağlantılar ve topraklama elektrot sisteminin birlikte çalışmasını gerektirir.
Yıldırımdan korunma sistemi ise yapıya gelebilecek yıldırım akımının yakalanması, uygun iletkenlerle aşağıya taşınması ve topraklama sistemine kontrollü biçimde aktarılması amacıyla değerlendirilir.
Topraklama ile paratoner aynı görevi yapmaz.
İki sistem arasında elektriksel koordinasyon gerekebilir; ancak amaçları ve sistem bileşenleri farklıdır.
Koruyucu Topraklama
Elektrik tesisatı içerisindeki iletken bölümlerin ve cihaz gövdelerinin koruma düzeniyle ilişkili topraklama altyapısıdır.
Harici Yıldırım Koruma Sistemi
Yapıya yıldırım etkisi oluştuğunda akımın belirlenen iletim yolları üzerinden toprağa aktarılmasına yönelik sistem mimarisidir.
Topraklama ve yıldırımdan korunma sistemlerinde hangi çalışmaları ele alıyoruz?
Yeni tesis uygulamaları ile mevcut sistemlerin revizyon, bakım ve teknik kontrol ihtiyaçları ayrı kapsamda değerlendirilebilir.
Koruyucu Topraklama
Pano, makine ve elektrikli ekipmanların koruyucu topraklama altyapısının teknik değerlendirilmesi.
Eşpotansiyel Bağlantı
İlgili metal bölümlerin ve tesis sistemlerinin potansiyel farklarını sınırlandırmaya yönelik bağlantı yapısı.
Ana Topraklama Barası
Tesisin koruma iletkenleri ve ilgili eşpotansiyel bağlantılarının merkezi yapıda toplanması.
Topraklama Elektrotları
Tesis yapısı ve proje ihtiyacına göre elektrot sisteminin oluşturulması veya mevcut yapının değerlendirilmesi.
Topraklama Ölçümü
Topraklama sisteminin proje kapsamına uygun ölçüm yöntemiyle teknik olarak değerlendirilmesi.
İletken Sürekliliği
Koruma iletkeni ve ilgili bağlantı yollarının fiziksel ve elektriksel sürekliliğinin kontrolü.
Çatı Yakalama Sistemi
Yapının geometrisi ve proje yaklaşımına göre yıldırım yakalama sisteminin değerlendirilmesi.
İniş İletkenleri
Yakalama sisteminden gelen yıldırım akımının toprak sonlandırma sistemine taşınmasına yönelik iletken yollar.
Yıldırım Koruma Revizyonu
Mevcut çatı iletkenleri, yakalama uçları, iniş hatları ve bağlantı noktalarının incelenmesi.
Aşırı Gerilim Koordinasyonu
Uygun projelerde dış yıldırımdan korunma ile elektrik-elektronik sistemlerin darbe korumasının birlikte değerlendirilmesi.
Sistem Revizyonu
Hasarlı, eksik veya tesis değişiklikleri nedeniyle güncelliğini kaybetmiş sistemlerin yeniden değerlendirilmesi.
Teknik Kontrol
Bağlantı noktaları, iletkenler, baralar, elektrotlar ve çatı sistemlerinin saha kontrolü.
Koruma zincirinin her halkası önemlidir.
Sadece topraklama elektrodunun bulunması yeterli bir sistem tanımı değildir. Cihaz gövdesinden elektrota kadar tüm bağlantı yolu birlikte değerlendirilmelidir.
Ekipman Gövdesi
Makine, pano veya elektrikli cihazın ilgili metal bölümleri.
PE İletkeni
Koruma bağlantısının elektrik tesisatı içerisinde devam ettiği iletken yapısı.
Topraklama Barası
Koruma ve eşpotansiyel bağlantıların merkezi bağlantı noktası.
Ana İletken
Topraklama barası ile elektrot sistemi arasındaki elektriksel bağlantı.
Elektrot Sistemi
Projeye uygun topraklama elektrodu veya elektrot düzeni.
Toprak
Sistem davranışını etkileyen zemin ve elektrot etkileşimi.
Çatıdaki metal uç tek başına yıldırımdan korunma sistemi değildir.
Dış yıldırımdan korunma; yakalama bölgesi, iletken yollar, iniş sistemi, bağlantılar ve toprak sonlandırmanın birlikte oluşturduğu bir sistemdir.
Yakalama Düzeni
Yapının çatı geometrisi ve risk yaklaşımına göre uygun yakalama düzeni değerlendirilir.
Çatı İletkenleri
Yakalanan akımın iniş noktalarına yönlendirilmesini sağlayan iletken altyapı.
İniş İletkenleri
Yıldırım akımını çatı seviyesinden toprak sonlandırma sistemine taşıyan yollar.
Toprak Sonlandırma
İniş iletkenlerinden gelen akımın toprak sistemiyle ilişkilendirildiği bölüm.
İç Sistem Koordinasyonu
Elektrik ve elektronik sistemlerin darbe etkilerine karşı korunması ayrıca değerlendirilir.
Topraklama sisteminin durumu yalnızca gözle kontrol edilmez.
Uygulanacak ölçüm yöntemi ve kabul kriteri tesisin topraklama düzenine, koruma sistemine ve proje kapsamına göre belirlenmelidir. Tek bir sabit direnç değeri tüm tesisler için genellenmemelidir.
Topraklama Ölçümü
Elektrot ve topraklama sisteminin proje yapısına uygun yöntemle ölçülmesi.
Süreklilik Kontrolü
Koruma iletkeni ve ilgili metal bağlantı yollarının sürekliliğinin incelenmesi.
Bağlantı Kontrolü
Bara, klemens, iletken ve elektrot bağlantılarının fiziksel durumunun incelenmesi.
Periyodik Değerlendirme
Tesis değişiklikleri, korozyon, mekanik hasar veya altyapı revizyonları sonrasında sistemin tekrar incelenmesi.
Çatı korumasından elektrik panosuna kadar gerçek teknik altyapı.
Çatı Koruma Altyapısı
Gerçek bina çatısında kullanılan yakalama ve iletken sistemleri.
Elektriksel Kontrol

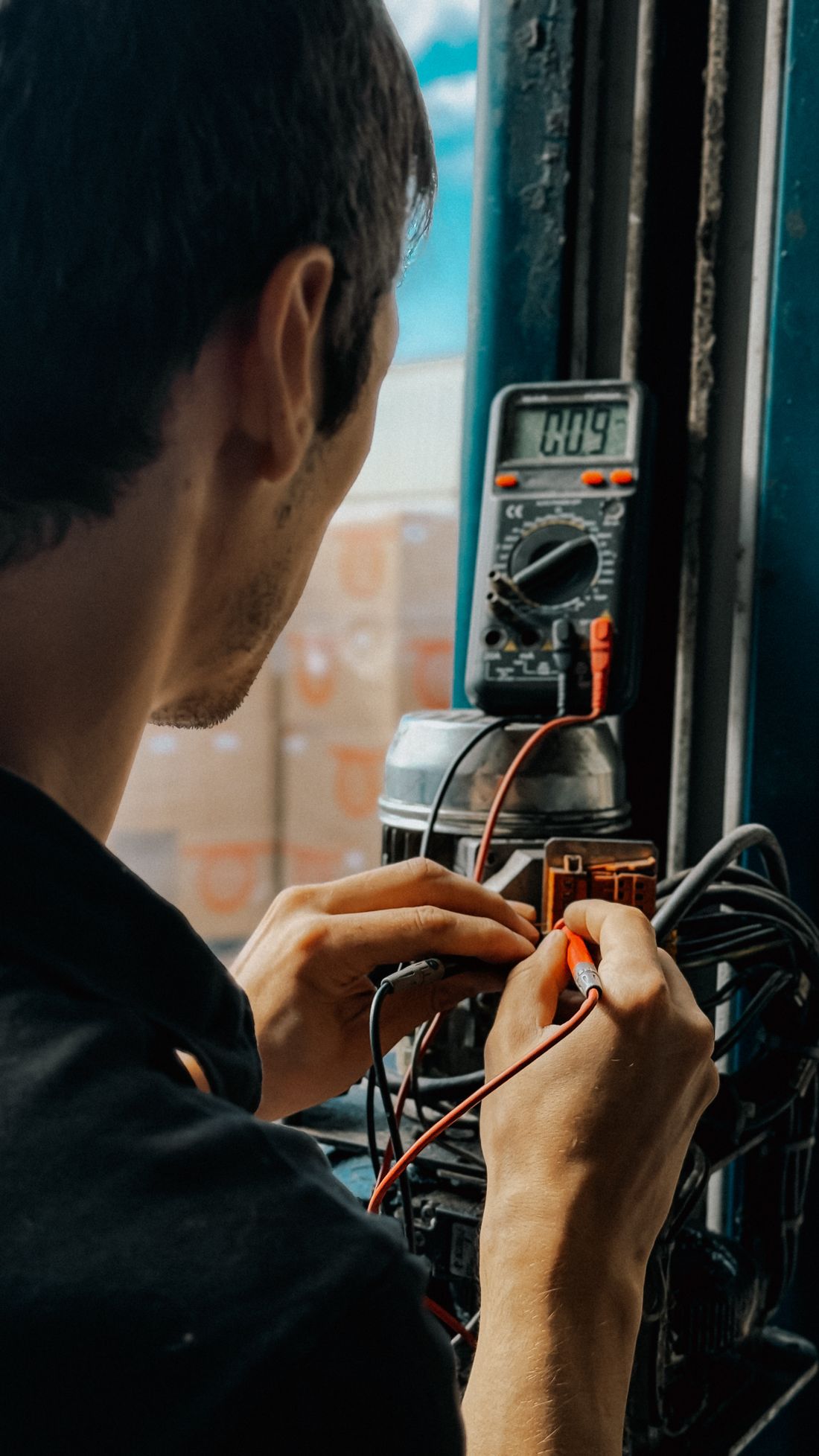

Topraklama ve koruma altyapısıyla ilişkili elektriksel ölçüm çalışmaları.
Koruma İletkenleri

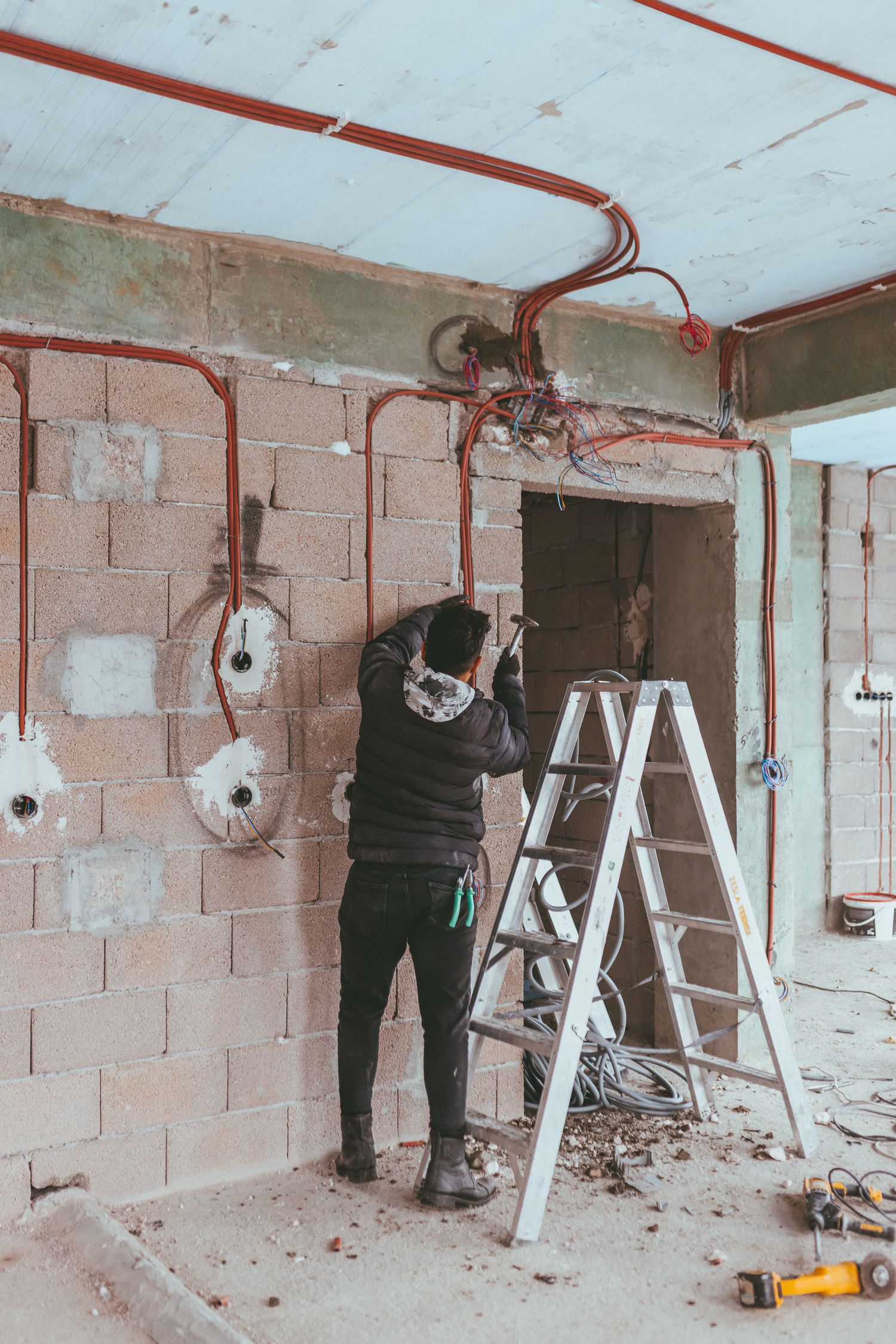

Elektrik tesisatı içerisindeki gerçek kablolama ve koruma bağlantı çalışmaları.
Paratoner, hassas elektronik sistemlerin tek başına koruyucusu değildir.
Dış yıldırımdan korunma sistemi yapı üzerindeki yıldırım akımının yönetimine odaklanırken, elektrik ve elektronik sistemlerdeki aşırı gerilim etkileri ayrıca değerlendirilmelidir.
Aşırı Gerilim Koruması
Uygun projelerde elektrik panolarındaki SPD altyapısı ayrıca ele alınabilir.
Pano Koordinasyonu
Ana dağıtım, tali panolar ve hassas yüklerin koruma mimarisi birlikte değerlendirilebilir.
Eşpotansiyel Koordinasyon
Metal altyapıların ve sistem bağlantılarının yıldırım etkileri açısından koordinasyonu önemlidir.
Hassas Sistemler
PLC, SCADA, network, otomasyon ve elektronik cihazların besleme altyapısı ayrıca değerlendirilebilir.
Topraklama ve yıldırımdan korunma altyapısının değerlendirilebileceği tesisler.
Fabrikalar
Makine, pano, üretim hattı ve metal tesisatların yoğun olduğu endüstriyel tesisler.
Depo & Lojistik
Büyük çatı alanları, metal raflar ve elektrik sistemlerinin bulunduğu lojistik tesisler.
Ticari Yapılar
İş merkezi, mağaza, ofis ve farklı elektrik yüklerine sahip kurumsal yapılar.
Teknik Tesisler
Sistem odası, otomasyon, veri, kontrol ve hassas elektronik altyapısı bulunan alanlar.
Açık Endüstriyel Sahalar
Metal konstrüksiyon, saha ekipmanı ve açık alan elektrik altyapılarının bulunduğu tesisler.
Yeni Yapılar
Topraklama ve yıldırım koruma altyapısının inşaat aşamasında birlikte planlanabildiği projeler.
Topraklama & paratoner sistemini nasıl ele alıyoruz?
Önce tesis ve mevcut sistem incelenir; ardından ölçüm, sistem mimarisi, uygulama ve kontrol adımları belirlenir.
Tesis İncelemesi
Yapı, elektrik dağıtımı ve mevcut sistem incelenir.
Topraklama Yapısı
Baralar, iletkenler ve elektrot sistemi değerlendirilir.
Teknik Kontrol
Uygun ölçüm ve bağlantı kontrolleri yapılır.
Koruma Mimarisi
Gerekli topraklama veya yıldırım koruma kapsamı belirlenir.
Saha Çalışması
Proje kapsamındaki iletken ve bağlantılar uygulanır.
Sistem Kontrolü
Bağlantılar ve proje kapsamındaki sistem tekrar değerlendirilir.
Çatıdaki paratonerden pano içindeki PE bağlantısına kadar sistemi birlikte değerlendiriyoruz.
Elektriksel güvenlik; tek bir çubuk, kablo veya ölçüm değerinden değil, bütün sistemin doğru şekilde birlikte çalışmasından oluşur.
Sistem Bütünlüğü
Elektrot, iletken, bara ve cihaz bağlantıları tek zincir olarak değerlendirilir.
Ölçüm Odaklı Kontrol
Sadece fiziksel görünüm değil, proje kapsamına uygun elektriksel ölçümler de ele alınır.
Yıldırım Sistemini Ayrı Ele Alma
Koruyucu topraklama ile yıldırım koruma görevleri birbirine karıştırılmaz.
Revizyon Yaklaşımı
Yeni cihaz, makine, çatı veya tesis değişiklikleri sonrasında mevcut sistem tekrar değerlendirilebilir.
